視鏡 |
SG視鏡
性能特點
視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品、造紙等工業生產裝置的管道中，能隨時觀察管道液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

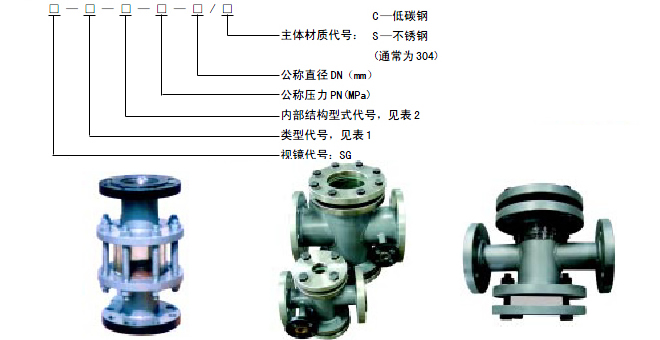

產品型號標注
標記示例
選擇單壓型法蘭連接式視鏡，內部結構擺板式，法蘭公稱壓力為0.6MPa，公稱直徑80mm，主體材料為低碳鋼。標記：SG-II-P-0.6—80／C。
|
類型 |
對夾型 |
單壓型 |
螺紋型 |
管型 |
浮球型 |
框式對夾型 |
框式單壓型 |
壓力容器 |
其它 |
|
連接形式 |
法蘭 |
法蘭 |
螺紋 |
法蘭 |
螺紋 |
法蘭 |
法蘭 |
法蘭 |
無勁 |
帶勁 |
法蘭 |
|
代號 |
I |
II |
III |
V |
Va |
Vb |
VI |
VII |
VIIa |
VIIb |
Ixa,b | 產品規格及技術參數

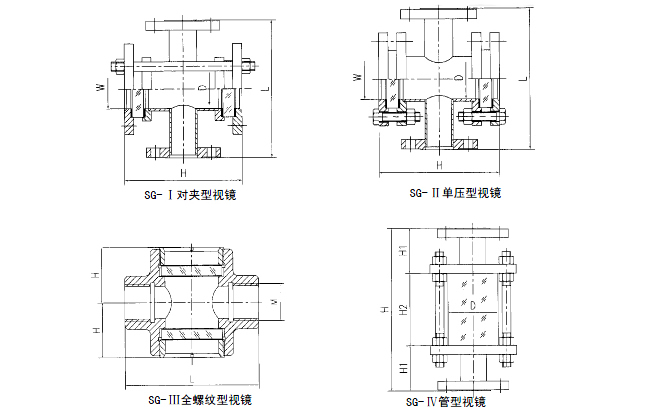

(1)SG-I對夾型視鏡
|
DN |
窗徑W |
管內D |
H |
L |
適用工況 |
|
PN≤1.6 |
PN≤2.5 |
|
8 |
58 |
40 |
75 |
140 |
160 |
PN≤2.5PMa
工作壓力≤1.0MPa
工作溫度0-180℃ |
|
10 |
58 |
40 |
75 |
140 |
160 |
|
15 |
58 |
40 |
75 |
140 |
160 |
|
20 |
68 |
50 |
85 |
160 |
180 |
|
25 |
68 |
50 |
85 |
160 |
180 |
|
40 |
78 |
60 |
115 |
180 |
200 | (2)SG—II單壓型視鏡
|
DN |
窗徑W |
管內徑D |
PN0.6 |
PN1.0、PN1.6 |
PN2.5 |
|
H |
L |
H |
L |
H |
L |
|
50 |
80/80 |
65/50 |
200 |
220 |
200 |
220/250 |
210 |
250/270 |
|
65 |
102/100 |
80/102 |
230 |
250 |
230 |
250/270 |
240 |
270/320 |
|
80 |
102/100 |
102/102 |
245 |
270 |
245 |
270/270 |
270 |
320/380 |
|
100 |
125/125 |
125/125 |
330 |
320 |
330 |
320/320 |
360 |
360/420 |
|
125 |
150/150 |
150/150 |
340 |
360 |
360 |
370/400 |
400 |
410/480 |
|
150 |
200/200 |
200/200 |
350 |
420 |
420 |
430/440 |
440 |
480/550 | 注：分母為擺板式單壓視鏡。工作壓力≤1.OMPa，工作溫度0-180℃。
(3)SG—III全螺紋型視鏡
|
DN |
窗徑W |
螺紋M |
H |
L |
適用工況 |
|
PN≤1.6 |
PN≤2.5 |
|
6 |
58 |
G1/4 |
75 |
140 |
160 |
PN≤2.5PMa
工作壓力≤1.0MPa
工作溫度0-180℃ |
|
10 |
58 |
G3/8 |
75 |
140 |
160 |
|
15 |
58 |
G1/2 |
75 |
140 |
160 |
|
20 |
68 |
G3/4 |
85 |
160 |
180 |
|
25 |
68 |
G1” |
85 |
160 |
180 |
|
40 |
78 |
G1½” |
115 |
180 |
200 | (4)SG—IV管型視鏡
|
DN |
PN |
H |
H1 |
H2 |
玻璃管 |
|
直徑 |
厚度 |
|
20 |
1.0 |
250 |
78 |
94 |
ф50 |
4 |
|
25 |
1.0 |
250 |
78 |
94 |
ф50 |
4 |
|
40 |
1.0 |
250 |
78 |
94 |
ф60 |
5 |
|
50 |
1.0 |
250 |
78 |
94 |
ф78 |
5 |
|
65 |
1.0 |
250 |
78 |
94 |
ф90 |
5 |

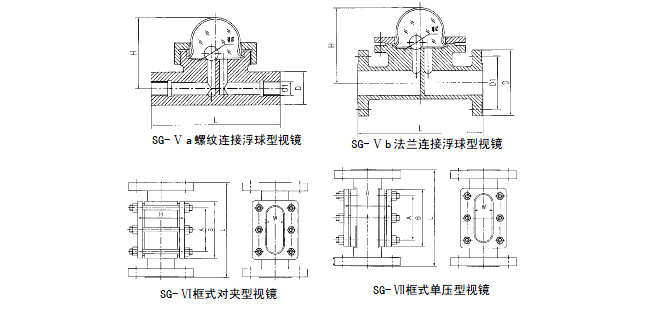

(5)SG—Va螺紋連接浮球型視鏡
|
DN |
d |
D1 |
D |
L |
H |
球ф |
圖號 |
|
20 |
16 |
G3/4” |
38 |
120 |
70 |
18 |
HGS0-128-01-1~4 |
|
25 |
16 |
G1” |
40 |
120 |
70 |
18 |
HGS0-128-01-1~4 |
|
32 |
16 |
G1¼” |
50 |
124 |
76 |
18 |
HGS0-128-01-1~4 |
|
40 |
16 |
G1½” |
56 |
124 |
80 |
18 |
HGS0-128-01-1~4 |
|
50 |
16 |
G2” |
66 |
124 |
85 |
18 |
HGS0-128-01-1~4 | 注：PN≤0.6MPa，工作壓力≤0.3MPa，工作溫度≤180℃。
(6)SG-b法蘭連接浮球型視鏡
|
DN |
d |
D1 |
D |
L |
H |
球ф |
圖號 |
|
65 |
65 |
130 |
160 |
340 |
260 |
40 |
HGS0-128-01-1~4 |
|
80 |
80 |
150 |
185 |
340 |
270 |
40 |
HGS0-128-01-1~4 |
|
100 |
100 |
170 |
205 |
340 |
277 |
40 |
HGS0-128-01-1~4 |
|
125 |
125 |
200 |
235 |
340 |
290 |
40 |
HGS0-128-01-1~4 |
|
150 |
150 |
255 |
260 |
340 |
302 |
40 |
HGS0-128-01-1~4 | 注：PN≤0.6HPa，工作壓力≤0.3MPa，工作溫度≤180℃。
（7）SG-VI框式對夾型視鏡
|
DN |
W |
A |
H |
B |
L |
適用工況 |
|
PN≤1.6 |
PN≤2.5 |
|
15 |
18 |
75 |
85 |
110 |
200 |
200 |
PN≤2.5Mpa
工作壓力≤1.0Mpa
工作溫度0-180℃ |
|
20 |
18 |
75 |
85 |
110 |
200 |
200 |
|
25 |
22 |
80 |
95 |
120 |
210 |
210 |
|
40 |
30 |
90 |
125 |
120 |
210 |
230 | （8）SG-VII框式單壓型視鏡
|
DN |
W |
A |
H |
B |
L |
適用工況 |
|
PN≤1.6 |
PN≤2.5 |
|
50 |
30 |
90 |
140 |
120 |
210 |
250 |
PN≤2.5Mpa
工作壓力≤1.0Mpa
工作溫度0-180℃ |
|
65 |
30 |
90 |
155 |
120 |
220 |
250 |
|
80 |
35 |
100 |
180 |
120 |
230 |
250 |
|
100 |
35 |
100 |
205 |
120 |
230 |
260 |
|
125 |
40 |
110 |
235 |
130 |
260 |
290 |
|
150 |
40 |
110 |
260 |
130 |
260 |
290 |

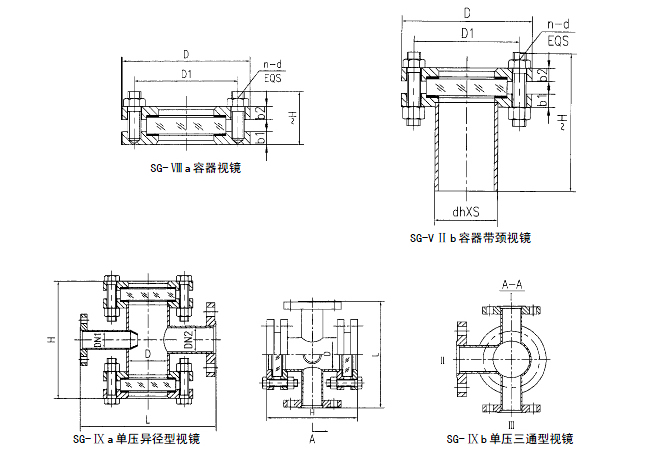

（9）SG-VIIIa容器視鏡
|
DN |
PN |
D |
D1 |
b1 |
B2 |
≈H |
螺柱 |
|
數量n |
直徑d |
|
50 |
1.0 |
130 |
100 |
34 |
22 |
79 |
6 |
M12 |
|
1.6 |
130 |
100 |
34 |
24 |
79 |
6 |
M12 |
|
2.5 |
130 |
100 |
34 |
26 |
84 |
6 |
M12 |
|
80 |
1.0 |
160 |
130 |
36 |
24 |
91 |
8 |
M12 |
|
1.6 |
160 |
130 |
36 |
26 |
91 |
8 |
M12 |
|
2.5 |
160 |
130 |
36 |
28 |
91 |
8 |
M12 |
|
100 |
1.0 |
200 |
165 |
40 |
26 |
100 |
8 |
M16 |
|
1.6 |
200 |
165 |
40 |
28 |
105 |
8 |
M16 |
|
125 |
1.0 |
225 |
190 |
40 |
28 |
105 |
8 |
M16 |
|
150 |
1.0 |
250 |
215 |
40 |
30 |
110 |
12 |
M16 | 注：工作溫度0—180℃ (10)SG-IIIb容器帶頸視鏡
|
DN |
PN |
D |
D1 |
B1 |
B2 |
dh×S |
H |
≈H |
螺柱 |
|
數量n |
直徑d |
|
50 |
1.0 |
130 |
100 |
34 |
22 |
57×3.5 |
70 |
79 |
6 |
M12 |
|
1.6 |
130 |
100 |
34 |
24 |
57×3.5 |
70 |
79 |
6 |
M12 |
|
2.5 |
130 |
100 |
34 |
26 |
57×3.5 |
70 |
84 |
6 |
M12 |
|
80 |
1.0 |
160 |
130 |
36 |
24 |
89×4 |
70 |
86 |
8 |
M12 |
|
1.6 |
160 |
130 |
36 |
26 |
89×4 |
70 |
91 |
8 |
M12 |
|
2.5 |
160 |
130 |
36 |
28 |
89×4 |
70 |
96 |
8 |
M12 |
|
100 |
1.0 |
200 |
165 |
40 |
26 |
108×4 |
80 |
100 |
8 |
M16 |
|
1.6 |
200 |
165 |
40 |
28 |
108×4 |
80 |
105 |
8 |
M16 |
|
125 |
1.0 |
225 |
190 |
40 |
28 |
133×4 |
80 |
105 |
8 |
M16 |
|
150 |
1.0 |
250 |
215 |
40 |
30 |
159×4.5 |
80 |
110 |
12 |
M16 | 注：容器視鏡參照HGJ501-86標準，工作溫度0~180℃
（11）SG-IXa單壓異徑型視鏡
|
DN1×DN2 |
L |
D |
H |
適用工況 |
|
PN0.25 |
PN0.6 |
|
25×32 |
260 |
95 |
226 |
234 |
工作溫度0-180℃ |
|
40×50 |
320 |
140 |
226 |
278 |
|
50×65 |
320 |
140 |
226 |
278 |
|
65×80 |
360 |
165 |
300 |
308 |
|
80×100 |
360 |
165 |
300 |
308 | （12）SG-IXb單壓三通型視鏡
|
DN |
L |
D |
H |
|
I |
II |
III |
PN0.25 |
PN0.6 |
|
25 |
40 |
40 |
260 |
95 |
226 |
234 |
|
25 |
50 |
50 |
320 |
140 |
266 |
278 |
|
25 |
65 |
65 |
320 |
140 |
266 |
278 |
|
40 |
80 |
80 |
360 |
165 |
300 |
308 |
|
40 |
100 |
80 |
360 |
165 |
300 |
308 |
|
25 |
40 |
50 |
320 |
140 |
266 |
278 |
|
40 |
50 |
65 |
320 |
140 |
266 |
278 |
|
50 |
65 |
80 |
360 |
165 |
300 |
308 |
|
50 |
80 |
100 |
360 |
165 |
300 |
308 | 注：工作溫度0—180℃
|
|
